Lichtblick - 360° Cafe

en | de | fr
City, Country Innsbruck, Austria
Year 2004–2005
Client Municipality of Innsbruck, Austria
Architect Dominique Perrault Architecture
Services Structural Engineering
Façade Engineering
Facts Gross volume: 200 m³ | Useful area: 70 m²

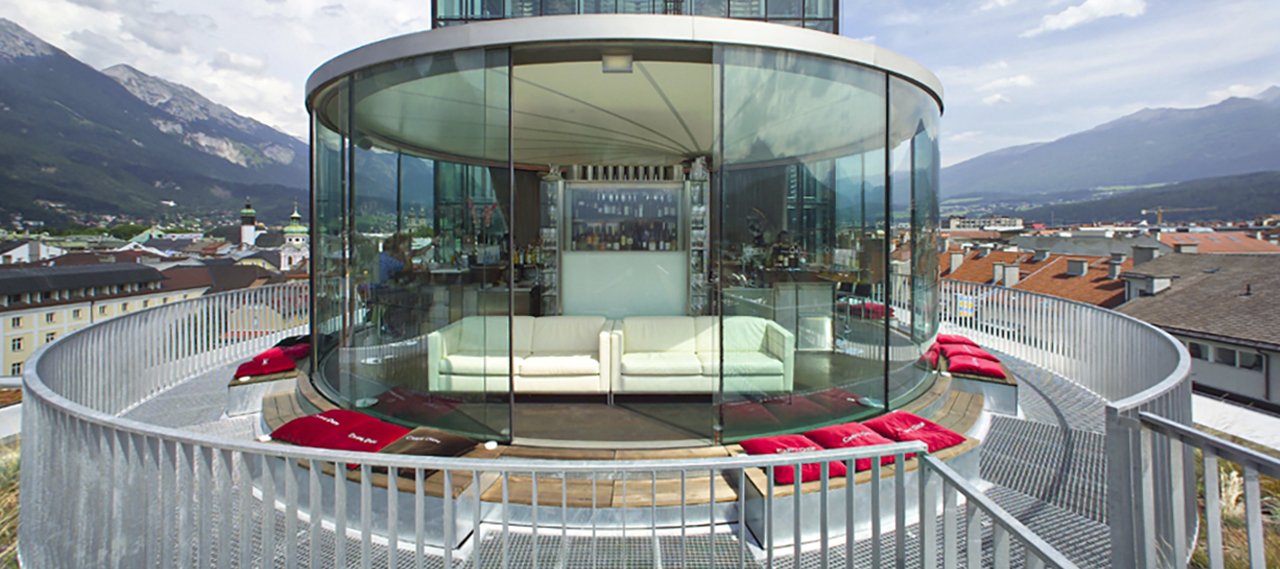

Dieser Pavillon wurde auf dem bestehenden Gebäudedach der Innsbrucker Rathauspassage errichtet. Er besitzt eine zylindrische Form mit einem Durchmesser von 9,2 m und einer Höhe von 3,6 m. Seine vollständig gläserne Fassade erlaubt einen Rundumblick über die Stadt und auf die umliegenden Berge.

Das Dach besteht aus einer durch das Tiefziehen eines Punktes gespannten Membran, die Wände werden aus tragenden, im Radius des Zylinders gekrümmt stehenden Glasscheiben gebildet. Ein orthogonaler Trägerrost (Raster: 1,8 und 2,0 m) leitet die Vertikal- und Horizontallasten aus den Scheiben über ca. 0,6 m hohe Einzelstützen an den Knoten seiner Hauptträger in die Dachdecke des Bestandes ein. Der etwa in der Mitte der Dachfläche liegende Pavillon wird von der Ostseite her durch einen offenen Verbindungssteg mit Glasdach und -brüstung erschlossen. Der Gitterrost ist nur in dem durch Geländer abgegrenzten Bereich rund um den Pavillon begehbar.

Aufgrund der elastischen Verformung des Materials ergibt sich eine Trichterform, an dessen tiefsten Punkt die Entwässerungsöffnung angeordnet ist. Der äußere Druckring ist als Stahl-Kastenträger ausgeführt, er liegt auf den gekrümmten Glaspaneelen auf. Die gebogenen Scheiben sind an ihren Fußpunkten in dem umlaufenden Stahlring eingespannt, der mit einem Stahlträgerrost verschraubt ist. Sowohl der vertikale als auch der horizontale Lastabtrag des gesamten Pavillons erfolgt ausschließlich über die gebogenen Verbundsicherheitsglasscheiben.
