City, Country Vienna, Austria
Year 2015
Client University of Applied Arts Vienna
Architect Studio Hadid, Universität für angewandte Kunst
Services Structural Engineering
Facts Height: 5 m | Width: 12.8 m

Au cours de la dernière phase du cycle de projet d'un an, le studio a entrepris pour la première fois la réalisation pratique de prototypes cinétiques développés par les étudiants à l'échelle 1:1. Au cours de cette phase, les étudiants ont travaillé en groupes sur la réalisation des sous-systèmes individuels et corrélés du pavillon. Le rythme, l'animation, la motorisation et l'activation, les capteurs et l'éclairage ont été ajoutés comme composants actifs dans l'interaction entre les éléments individuels et ont été incorporés dans le modèle existant.

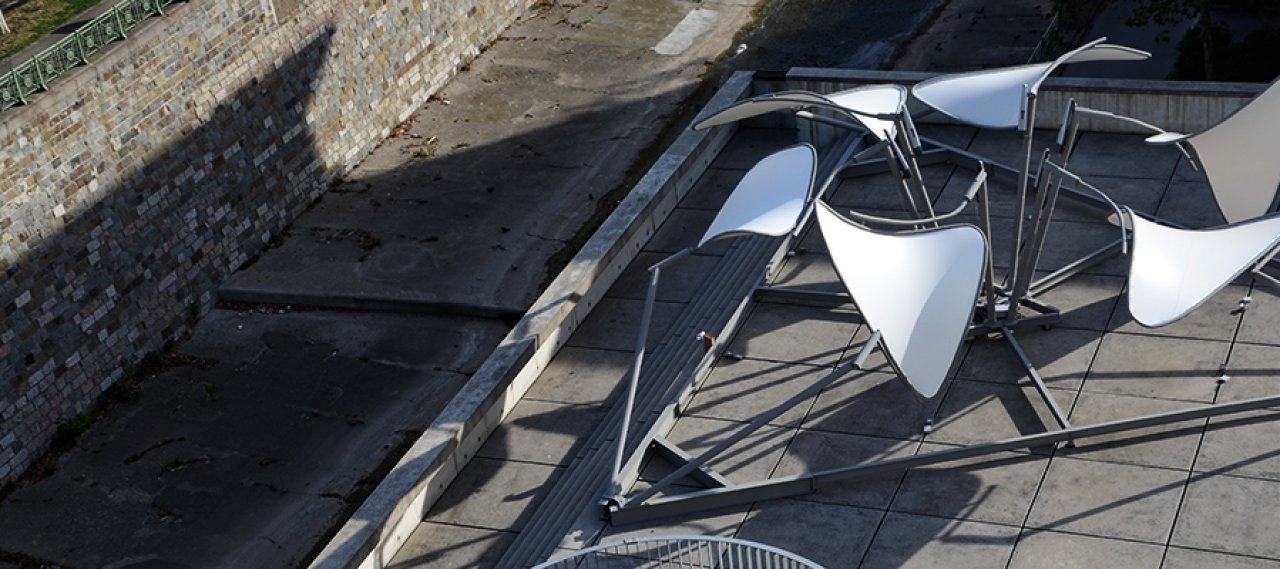

La conception initiale consiste en 6 membranes élastiques en tissu (feuille-textile), chacune étant reliée à deux axes de rotation. Chaque axe est plié d'une manière particulière, de sorte que la membrane peut s'étirer par simple rotation. Chaque axe de rotation est actionné indépendamment par un moteur distinct.

La construction métallique se compose de poutres en acier (IPE 240 et 140) qui forment la fondation de base. Des plaques d'acier sont boulonnées sur les poutres d'acier et des tuyaux d'acier de 114,3 x 6,3 mm d'épaisseur sont soudés sur le dessus des plaques. Ils supportent les bras rotatifs des membranes et les alignent sur leur axe de rotation virtuel.
