| City, Country | Vienna, Austria | |
| Year | 2015 | |
| Client | University of Applied Arts Vienna | |
| Architect | Studio Hadid, Universität für angewandte Kunst | |
| Services | Structural Engineering | |
| Facts | Height: 5 m | Width: 12.8 m | |
Während der letzten Phase des einjährigen Projektzyklus beschäftigte sich das Studio erstmals mit der konkreten Realisierung eines von den Studenten entwickelten kinetischen Prototyps im Maßstab 1:1. Die Studenten arbeiteten während dieser Phase in Gruppen an der Realisierung der einzelnen, korrelierten Subsysteme des Pavillons. Rhythmik, Animation, Motorisierung und Aktivierung, Sensorik und Beleuchtung kamen als aktive Komponenten im Zusammenspiel der einzelnen Elemente hinzu und wurden in das bestehende Modell eingearbeitet.

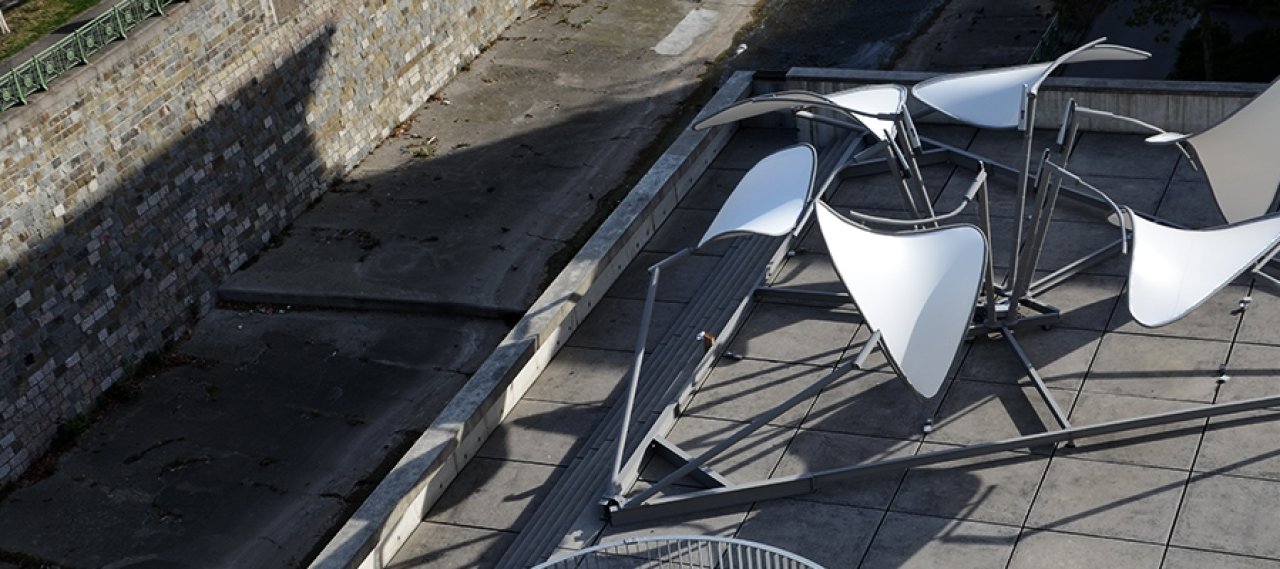

Der ursprüngliche Entwurf besteht aus 6 elastischen Gewebemembranen (Folie-Textil) und jedes Element ist an zwei Drehachsen angeschlossen. Jede Achse wird in einer bestimmen Weise so gebogen, dass sich die Membran durch einfaches Drehen streckt. Jede Rotationsachse wird über einen separaten Motor unabhängig gedreht.
Die Stahlkonstruktion besteht aus Stahlträgern (IPE 240 und 140), die die Gründungsplatte bilden. Die Stahlbleche sind an den Stahlträgern verschraubt und 114,3 x 6,3 mm dicke Stahlrohre sind auf der Oberseite der Platten verschweißt. Sie unterstützen die Dreharme der Membrane und richten sie auf ihre virtuelle Rotationsachse.
