© schneider + schumacher, Ragunath Vasudevan

Die Welle

en | de | fr | nl
City, Country Frankfurt, Germany
Year 2014–2016
Client AXA Investment Managers Deutschland
Architect schneider+schumacher
Services Structural Engineering

Het beeld bevindt zich in de binnenplaats van het bestaande gebouwencomplex "Die Welle" in Frankfurt. Het is verdeeld in zes secties, waarvan er drie oplossen als bogen op verschillende hoogtes vanaf de grond.

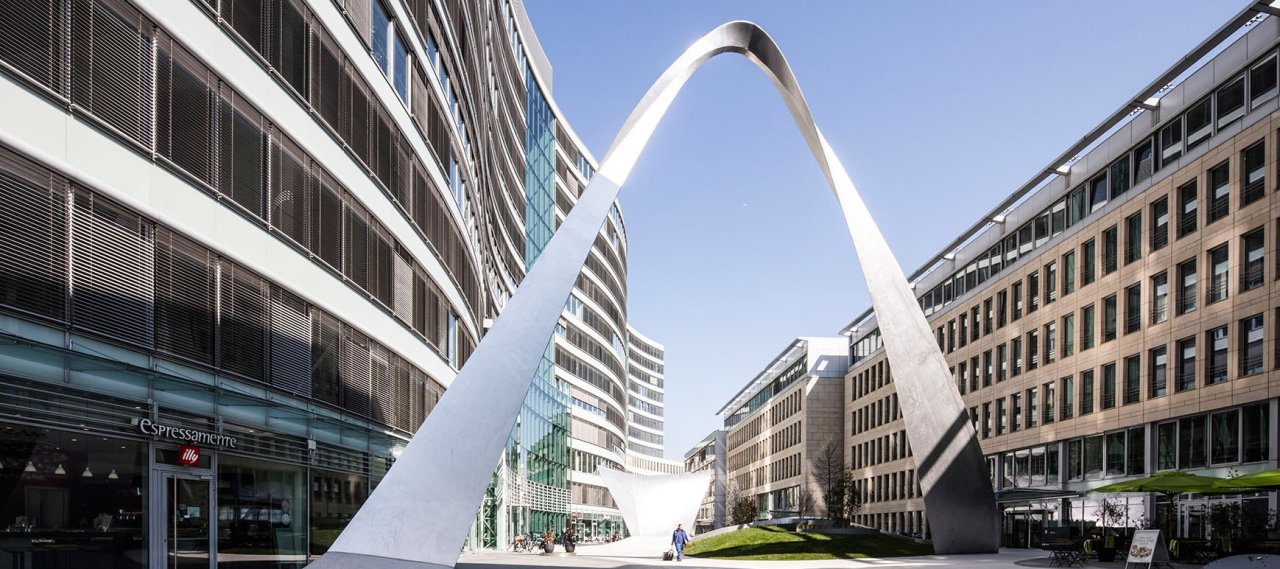

De zogenaamde “duikboog” is het startpunt van de serie met een hoogte tot 6,62 m. Daarna volgt de grootste boogstructuur “glorieuze boog” met een hoogte van bijna 20 m en een vrije overspanning van ongeveer 17 m en de derde boog, de “vrolijke golf” met een hoogte van 6,97 m.

De drie individuele sculptuurstructuren zijn gemaakt van gebogen aluminium platen die met volledige plaatdikte aan elkaar zijn gelast. De bovenste en onderste dekplaat zijn verbonden met aluminium bouten d = 50 mm om een gecombineerde doorsnede te vormen.

De draagstructuur van de drie bogen werd beoordeeld door middel van een eindige-elementenanalyse. Daarnaast werd de schaalstructuur onderworpen aan een numerieke knikanalyse om kritische belastingfactoren te bepalen.
